绞车遥控器集中控制系统方案

一、 立项背景

     目前工作面设备的安装与拆撤主要利用回柱绞车进行拖动作业，由于绞车与被移动物体的距离较远，两点间情况不明，难以进行良好的沟通，不能够准确掌握紧绳、松绳等操作的时机，因此容易出现过流、断绳等故障，严重影响生产效率；同时伴有***的安全隐患。

为了提高***性和工作效率，缩短操作和维修时间，需要研究设计一套无线遥控集中控制系统，提高绞车各作业点间的互动能力，主要研究内容如下：

? 将控制绞车的紧绳、松绳、馈电闭锁、电铃等信号逐一分散的控制方式改为无线遥控集中控制的方式；

? 研究开发以提高绞车急停、电铃信号和馈电闭锁控制的灵敏度；

? 设计简单、紧凑，使用快捷、灵活方便。

二、 项目实施方案

2.1  绞车遥控器集中控制系统的整体框架结构

一套绞车遥控集中控制系统包含遥控系统和对讲系统。遥控系统包含遥控器、指令接收站，对讲系统包含语音通话模组。遥控器与指令接收站是配对使用，完成遥控和监视绞车的功能；通话模块只具备对讲功能，与遥控器和指令接收站所使用的通信频段不同，不会相互影响。

遥控器的主要功能有两个，一是把所需要的全部遥控指令通过无线的方式发送给接收站；二是可以实时显示绞车的工作电流，对绞车运行状态进行直观的监测。主遥控器与副遥控器的功能有区别，主遥控器能够实现绞车的紧绳、松绳、停车、急停（绞车的上级供电设备）、复位（主副相互复位）、电铃；副遥控器能够实现绞车的停车、急停（绞车的上级供电设备）、复位（主副相互复位）、电铃。

指令接收站的主要功能有两个，一是接收遥控器发送来的操作指令，并按指令给出操作绞车的开关量信号；二是监控测量绞车的运行工作电流参数。

绞车遥控器集中控制系统的框架结构如下图1所示。

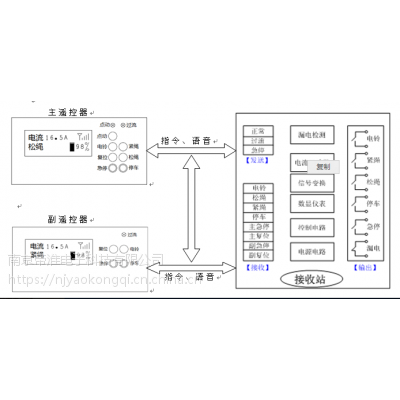

图1 绞车遥控器集中控制设备整体框架结构

2.2指令接收站的功能与特点

? 符合煤安的隔爆兼本安的规范要求。

? 与遥控器的通信频段不同于通话模块频段。

? 自动搜索配对的遥控器，并显示连接状态。一套遥控器（主副遥控器）只与配对的接收站进行通讯，操控的绞车。

? 接收站“遥控功能”的开启与关闭是可转换。选择关闭后，接收器失效，进入手动状态。遥控功能关闭后，对讲功能保留。

? 根据收到的遥控器指令，给出相应指令的开关量信号。操作指令包括：“电铃”、“紧绳”、“松绳”、“停车”、“急停”；

? 接收站的默认指令为“停车”。

? 若无法与遥控器建立连接，则给出“停车”信号。

? 测量并显示绞车的工作电流值。并有“过流”、“正常”状态指示灯。

? “紧绳”信号给出4—6秒后，判断绞车的工作电流值是否超限，如果超限则给出“停车”信号。

? 具备漏电自检功能。

? 接收器供电电源电缆接入口按不小于16平方的线来设计。

2.3无线遥控器的功能与特点

遥控器分为主遥控器和副遥控器，标准配置为一个主遥控器和二个副遥控器。主副遥控器具有以下功能和特点：

? 符合煤安的本安设计规范。

? 主遥控器能够实现绞车的紧绳、松绳、停车、急停（绞车的上级供电设备）、复位（主副相互复位）、电铃；副遥控器能够实现绞车的停车、急停（绞车的上级供电设备）、复位（主副相互复位）、电铃。

关于复位：当“主”（或“副”）遥控器按下“急停”时，只有“主”（或“副”）遥控器“复位”（即解除“急停”）后，再按“主”或“副”遥控器的其它按钮才起作用。

? 遥控器的按键:“急停”和“停止”键采用凸起式；其它按键采用凹式。

? 具备点动控制开关切换按钮及指示灯。

? 实时显示绞车当前的工作状态。

? 实时显示绞车的工作电流值。

? 主副遥控器具备对讲功能。

? 主副遥控器与接收站配套使用，避免相互干扰，对讲不影响遥控，遥控优先。

? 遥控器采用可充电电池供电，并采用低功耗设计；

? 采用标准直棒式天线，结构上设计成抽拉式；

? 壳体防尘、防水等级按IP67级设计；

? 防潮、防震设计符合IEC60068标准中的规定，按GB/T2423-2008中的相关规定进行试验。
